Jekk taħdem ma 'magni industrijali, għodod tar-razzett intelliġenti, jew sistemi ta' kontroll tal-bini, inti probabilment qagħad fuq netwerk RS485. Dawn in-netwerks iżommu apparati kritiċi-bħal sensuri tat-temperatura, kontrolluri tal-conveyor belt, u timers tal-irrigazzjoni-ikellmu lil xulxin. Iżda meta netwerk RS485 jonqos, jista 'jwaqqaf il-produzzjoni, iħassar l-uċuħ tar-raba', jew ikisser is-sistemi tal-bini. Problemi komuni bħal sinjali dgħajfa, storbju elettriku, u wisq apparati konnessi spiss ifixklu. L-aħbar tajba hija li ripetitur RS485 huwa soluzzjoni sempliċi u affordabbli għal ħafna minn dawn il-kwistjonijiet. Din il-gwida se tmexxik għaliex in-netwerks RS485 ifallu u eżattament kif ripetitur RS485 issolvi kull problema, b'eżempji-dinja reali u pariri-faċli biex-issegwi.

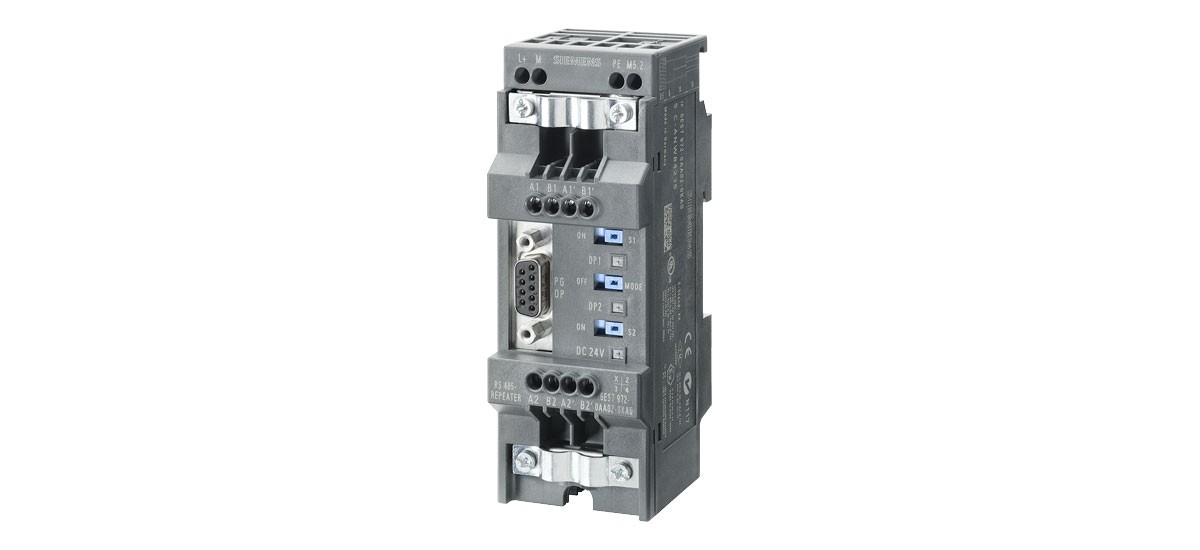

Għaliex in-Netwerks RS485 Fallu u Kif Ripetitur RS485 Issolvi Problemi Ewlenin
Netwerks RS485 huma staple f'ambjenti industrijali u kummerċjali-huma użati fil-fabbriki għall-komunikazzjoni mill-magni-ma-machine, farms intelliġenti biex jgħaqqdu sensuri tal-ħamrija u sistemi ta 'irrigazzjoni, parkeġġi għall-magni tal-biljetti u xtiebi tal-barriera, u anke bini intelliġenti għall-kontrolli tal-HVAC. Il-popolarità tagħhom ġejja mill-kapaċità tagħhom li jibagħtu data fuq distanzi twal u jgħaqqdu diversi apparati, iżda mhumiex immuni għall-problemi. Cables twal (aktar minn 100 metru), wisq apparati konnessi, u "ħoss" elettriku minn tagħmir fil-qrib ħafna drabi jkissru l-prestazzjoni tagħhom. Is-soluzzjoni? Ripetitur RS485. Dan l-apparat żgħir u affordabbli jindirizza kważi l-kwistjonijiet komuni kollha tal-RS485 billi jsaħħaħ is-sinjali, jiffiltra l-interferenza, u jespandi l-kapaċità. Ejja nkissru l-problemi ewlenin u eżattament kif ripetitur RS485 jiffissahom.
Nuqqas ta 'Komunikazzjoni RS485: Iffissat minn Ripetitur RS485
Għaliex il-Komunikazzjoni RS485 Tieqaf taħdem
L-aktar kawża frekwenti ta 'falliment tal-komunikazzjoni RS485 hija t-telf tas-sinjal, imsejjaħ ukoll attenwazzjoni. Is-sinjali RS485 jivvjaġġaw permezz ta 'kejbils tar-ram, u hekk kif jimxu, jitilfu s-saħħa minħabba r-reżistenza naturali tal-kejbil. Pereżempju, b'9600 bps-veloċità li spiss tintuża f'komunikazzjoni bil-mod u affidabbli tal-fabbrika-is-sinjal jista' jivvjaġġa biss madwar 800 metru qabel ma jkun dgħajjef wisq għall-apparati biex jinqara. Jekk il-fabbrika tiegħek għandha magni spazjati 1000 metru 'l bogħod minn xulxin (bħal mitħna tat-tessuti b'newl fit-truf opposti), is-sinjal se jmut nofs triq, u jaqta' l-komunikazzjoni. Kwistjoni oħra hija wisq apparati, jew "nodes". Xarabank RS485 bażiku (il-kejbil ewlieni li jgħaqqad l-apparati kollha) jista 'jimmaniġġja biss 32 node. Żid aktar minn hekk-ngħidu aħna, 40 sensur tat-temperatura f'maħżen-u s-sinjal jiġi mgħobbi żżejjed, u b'hekk it-tagħmir jitlef messaġġi jew jibgħat data ħażina.
Kif RS485 Ripetitur Jissewwi Nuqqas ta 'Komunikazzjoni
Ripetitur RS485 issolvi kemm it-telf tas-sinjal kif ukoll it-tagħbija żejda tan-nodi b'teknoloġija sempliċi iżda effettiva. L-ewwel, jaġixxi bħala booster tas-sinjal: meta sinjal RS485 dgħajjef jilħaq ir-ripetitur, l-apparat jamplifikah lura għas-saħħa sħiħa. Ripetitur RS485 wieħed jista 'jestendi d-distanza tan-netwerk għal 1200 metru, u tista' tqabbad sa 8 ripetituri f'katina għal distanza totali ta '9.6 kilometri-perfetta għal faċilitajiet kbar bħall-portijiet tat-tbaħħir. It-tieni, tespandi l-kapaċità tan-nodi. Kull port fuq ripetitur RS485 jaġixxi bħala "mini-bus" separata, u kull port jista 'jappoġġa 128 nodu. Dan ifisser li ripetitur b'4 portijiet jista 'jimmaniġġja 512 apparat totali. Pereżempju, maħżen intelliġenti b'200 sensur tal-umdità, 150 detector tal-moviment, u 50 serratura tal-bibien jista 'juża ripetitur RS485 biex jgħaqqad dawn in-nodi kollha mingħajr qtar ta' komunikazzjoni. Dan huwa eżattament kif ir-ripetitur RS485 jiffissa l-falliment tal-komunikazzjoni f'sistemi kbar u kumplessi.
Interferenza tal-Istorbju: Ripetitur RS485 bħala Tarka
X'jikkawża l-Istorbju fin-Netwerks RS485
Fabbriki u siti industrijali huma mimlija "ħoss" li jfixkel is-sinjali RS485. Dan l-istorbju, imsejjaħ interferenza elettromanjetika (EMI), ġej minn apparati bħal muturi elettriċi, drives tal-frekwenza (użati biex jikkontrollaw il-veloċità tal-magni), linji tal-enerġija b'vultaġġ għoli-, u anke magni tal-iwweldjar. Meta l-EMI jolqot kejbil RS485, jitħallat mas-sinjal tad-dejta, u jbiddel messaġġi ċari f'kodiċi mħawda. Pereżempju, impjant tat-trattament tal-ilma mormi f'Ohio darba kellu n-netwerk RS485 tiegħu jieqaf jaħdem għal kollox-investigaturi sabu li kejbils mhux protetti ħdejn il-pompi tal-impjant kienu qed jiġbdu l-EMI, u kkawża li s-sensuri jibagħtu dejta ħażina tal--livell tal-ilma. Anke kejbils protetti (li għandhom saff tal-metall biex jimblokkaw l-EMI) jissieltu fuq distanzi twal, peress li l-istorbju jibni aktar ma jivvjaġġa s-sinjal.
Ripetitur RS485 għal Soluzzjoni ta' Interferenza tal-Istorbju
Ripetitur RS485 mhux biss jagħti spinta lis-sinjali-itnaddafhom ukoll. Ħafna mill-mudelli industrijali ta' ripetituri RS485 inbnew-filtri li jneħħu l-EMI. Dawn jinkludu indutturi tal-mod-komuni (li jimblokkaw il-ħsejjes li jaffettwaw iż-żewġ wajers fil-kejbil) u filtri diġitali (li jsib u jħassar "glitches" qosra fis-sinjal). Ħafna ripetituri jużaw ukoll "iżolament galvaniku", teknoloġija li tissepara elettrikament il-portijiet tad-dħul u tal-ħruġ tar-repetitur. Dan ifisser li l-istorbju minn parti waħda tan-netwerk ma jistax jaqbeż għal oħra. Pereżempju, ir-ripetitur FCTEL RS485 għandu protezzjoni mis-sajjetti 6kV (kritika għall-użu fil-beraħ) u filtri EMI avvanzati li jimblokkaw 99% tal-interferenza minn muturi u linji tal-enerġija. Impjant tal-ipproċessar tal-ikel f'Texas uża dawn ir-ripetituri biex jirranġa problema fejn l-EMI minn miksers kien qed jikkawża li ċineg tal-ġarr jieqfu b'mod mhux mistenni-wara li installa r-ripetituri FCTEL RS485, in-netwerk dam mingħajr problemi ta' storbju għal 18-il xahar wara xulxin. Dan jagħmel ripetitur RS485 għal soluzzjoni ta 'interferenza tal-istorbju għażla ewlenija għal siti industrijali okkupati.
Ground Loops: Ripetitur RS485 Jwaqqaf l-Interferenza
X'inhuma l-Ground Loops u l-Perikli Tagħhom
Ground loops huma ghadu moħbi tan-netwerks RS485. Jiġru meta żewġ apparati fuq in-netwerk ikollhom "vultaġġi ta' l-art" differenti-iċ-ċarġ elettriku tal-frejms tal-metall tagħhom jew tal-wajers ta' l-ert. Pereżempju, sensor immuntat fuq magna kbira tal-fabbrika jista 'jkollu vultaġġ ta' l-art ta '0V, filwaqt li kontrollur fl-uffiċċju (konness ma' żbokk ta 'enerġija differenti) għandu vultaġġ ta' l-art ta '5V. Din id-differenza 5V toħloq kurrent elettriku żgħir li jgħaddi mill-kejbil RS485. Dan il-kurrent jgħawweġ is-sinjal tad-data, li jwassal għal messaġġi mitlufa jew qari mhux korrett. Fl-agħar każijiet, il-kurrent jista' jagħmel ħsara lil partijiet sensittivi tas-sensor jew tal-kontrollur-bħal $200 PLC (kontrollur tal-loġika programmabbli) moqli minn linja tal-art ta' 10V f'ħanut tal-karozzi ta' Michigan.
Ripetitur RS485 biex Twaqqaf il-Ground Loops
L-aħjar mod biex jiġu ffissati l-art loops huwa b'ripetitur RS485 li għandu teknoloġija ta 'iżolament. Hemm żewġ tipi ewlenin: iżolament ottiku (li juża dawl biex jibgħat sinjali bejn il-portijiet, l-ebda konnessjoni elettrika) u iżolament galvaniku (li juża transformer biex jissepara l-portijiet). It-tnejn ikissru l-"linja" billi jwaqqfu l-kurrent milli jgħaddi mill-kejbil. Ir-ripetitur Bostontech RS485 juża iżolament galvaniku ta '2500V bejn il-portijiet tiegħu-dan ifisser anke jekk żewġ apparati għandhom differenza ta' l-art ta '10V, is-sinjal jibqa' ċar. Ir-ripetitur Consteel I-7510 RS485 imur lil hinn b'iżolament ta' 3000VDC, li jagħmilha sikura għall-użu f'ambjenti ta'-vultaġġ għoli bħall-impjanti tal-enerġija. Razzett solari f'Arizona uża r-ripetituri Consteel biex jiffissa linji ta 'l-art bejn pannelli solari (mħaddma ma' xtillieri tal-metall) u l-kontrollur prinċipali (imwaħħal mal-bini) -wara l-installazzjoni, it-telf tad-dejta niżel minn 20% għal inqas minn 1%. Huwa għalhekk li ripetitur RS485 biex iwaqqaf il-loops tal-art huwa essenzjali għal netwerks b'apparati f'postijiet differenti.
Wisq Nodi: RS485 Ripetitur Jestendi Node Kapaċità
Il-Limitu tan-Nodi RS485 Mingħajr Ripetitur
Xarabank RS485 standard għandu limitu strett: jista 'jgħaqqad biss 32 nodu. Dan il-limitu ġej mill-mod kif iċ-ċipep RS485 (bħall-MAX485 popolari) huma ddisinjati-kull nodu jżid tagħbija żgħira max-xarabank, u wisq tagħbijiet jagħmlu s-sinjal dgħajjef wisq biex jivvjaġġa. Din hija problema kbira għal sistemi kbar. Pereżempju, ħanut tal-bejgħ bl-imnut intelliġenti b'40 sensur ta' l-ixkaffa (biex jintraċċaw l-inventarju), 10 cash registers, u 5 kameras tas-sigurtà jeħtieġ 55 node-mod aktar minn 32. Mingħajr soluzzjoni, in-nodi żejda se jġiegħlu n-netwerk jiffriża, li jagħmilha impossibbli li jittraċċaw l-inventarju jew jipproċessaw il-bejgħ. Anke sistemi żgħar jistgħu jolqtu dan il-limitu: serra b'35 sensuri tat-temperatura u l-umdità se tissielet mingħajr għajnuna.
Kif RS485 Ripetitur Jespandi l-Għadd tan-Nodi
Ripetitur RS485 jiffissa dan billi jaqsam in-netwerk f'"segmenti" separati. Kull segment huwa xarabank żgħir u indipendenti, u r-ripetitur jgħaddi s-sinjali bejniethom. Il-biċċa l-kbira tar-ripetituri RS485 għandhom 2 sa 8 portijiet, u kull port jista 'jappoġġa 128 nodu. Dan ifisser li ripetitur ta' 8-port jista' jimmaniġġja sa 1024 nodu-aktar minn biżżejjed anke għall-akbar sistemi. Ir-ripetitur Acromag RS485 huwa għażla popolari hawnhekk: għandu 4 portijiet, jappoġġja 128 nodu għal kull port, u jaħdem b'konfigurazzjonijiet "multi-drop" (fejn kontrollur wieħed jitkellem man-nodi kollha). Kumpanija tal-loġistika fi Florida użat ripetituri Acromag biex tgħaqqad 600 barcode scanner (użati biex jintraċċaw pakketti) f'maħżen ta' 50,000-piede kwadru. Ir-ripetituri jaqsmu l-iskaners f'5 segmenti, u l-kontrollur prinċipali jista 'jikkomunika mas-600 apparat kollu mingħajr dewmien. Dan jagħmel ir-ripetitur RS485 jestendi l-kapaċità tan-node indispensabbli għan-netwerks li qed jikbru.
L-għażla u l-użu ta' Ripetitur RS485: Għajnuniet Ewlenin
Għajnuniet għall-installazzjoni tar-Ripetituri RS485 industrijali
L-installazzjoni ta’ ripetitur RS485 hija faċli, iżda wara dawn il-pariri tiżgura li taħdem perfettament:
- Agħżel il-livell ta 'iżolament it-tajjeb: Għal fabbriki, użu ta' barra, jew netwerks b'loops tal-art, agħżel ripetitur RS485 b'iżolament ta '2500V jew ogħla. Evita ripetituri mhux-iżolati għal dawn is-settings-ma jimblukkawx ħsejjes jew ħoloq tal-art.
- Immontaha b'mod korrett: Il-biċċa l-kbira tar-ripetituri RS485 industrijali tajbin fuq binarji DIN (il-binarji tal-metall użati biex iżommu tagħmir elettriku fil-pannelli tal-kontroll). Immonta r-ripetitur ħdejn in-nofs tal-kejbils twal-b'dan il-mod, isaħħaħ is-sinjal qabel ma jiddgħajjef wisq. Pereżempju, jekk għandek kejbil ta '2000 metru, immuntat ir-ripetitur fil-marka ta' 1000 metru.
- Uża l-kejbils it-tajbin: Dejjem uża kejbils-par mibrumin protetti (STP), mhux dawk mhux protetti. Kejbils STP għandhom tarka tal-metall li jimblokka l-EMI, u l-wajers mibrumin inaqqsu t-telf tas-sinjal. Żid reżistenza terminali ta '120Ω fiż-żewġt itruf tax-xarabank prinċipali (mhux kull segment)-dan iwaqqaf is-sinjal "riflessjonijiet" li jikkawżaw żbalji.
- Qabbel il-veloċità: Iċċekkja r-rata baud tan-netwerk tiegħek (il-veloċità li tibgħat id-dejta) u kun żgur li r-ripetitur RS485 jappoġġjaha. Ħafna ripetituri jaħdmu b'veloċitajiet minn 1200 bps (bil-mod) għal 115200 bps (veloċi). Jekk in-netwerk tiegħek juża 9600 bps, tixtrix ripetitur li jitla' biss sa 4800 bps-ma jaħdimx.
- Ittestja qabel l-użu sħiħ: Wara l-installazzjoni, ibgħat dejta tat-test permezz tan-netwerk (uża għodda bħal TeraTerm jew PuTTY) biex tiċċekkja għal żbalji. Immira għal rata ta' telf ta' pakketti ta' inqas minn 0.1%-jekk tkun ogħla, iċċekkja l-kejbils jew erġa' poġġi r-ripetitur.
Għaliex ir-Ripetitur RS485 Huwa Must-Ikollu
Ripetitur RS485 mhuwiex biss "fiss"-hija parti ewlenija mill-bini ta' netwerk RS485 affidabbli. Hawn għaliex huwa essenzjali:
- Issolvi problemi multipli: Ripetitur RS485 wieħed jista 'jiffissa l-falliment tal-komunikazzjoni, jimblokka l-istorbju, iwaqqaf il-linji tal-art, u jespandi l-kapaċità tan-nodi. M'għandekx bżonn apparati separati għal kull ħruġ.
- Huwa affordabbli: Il-biċċa l-kbira tar-ripetituri RS485 industrijali jiswew bejn 50 u 200 ferm irħas milli tissostitwixxi n-netwerk kollu tiegħek b'sistema aktar għalja bħall-Ethernet.
- Huwa faċli biex tinstalla: M'għandekx bżonn taħriġ speċjali biex twaqqaf ripetitur-sempliċement qabbad il-kejbils, immuntah, u ixgħelha. Tekniku tal-manutenzjoni jista 'jinstalla wieħed fi 15-il minuta.
- Huwa affidabbli: Ir-ripetituri industrijali RS485 huma mibnija biex idumu-jistgħu jimmaniġġjaw temperaturi estremi (-40 grad sa 85 grad), trab, u umdità. Il-mudelli FCTEL u Consteel li semmejna qabel għandhom garanzija ta’ 5 snin.
- Riżultati-dinja reali: Fabbrika tal-karozzi fl-Indiana użat ripetituri RS485 biex tgħaqqad 20 robot tal-iwweldjar mifruxa 800 metru 'l bogħod minn xulxin. Qabel ir-ripetituri, ir-robots tilfu l-komunikazzjoni 10 darbiet kuljum, u kkawżaw dewmien fil-produzzjoni. Wara l-installazzjoni, l-iżbalji tal-komunikazzjoni niżlu għal 1 biss fix-xahar, u r-rati ta 'żbalji niżlu għal 0.01%.
Kull netwerk RS485 affidabbli-sew jekk ikun f'fabbrika, razzett, jew maħżen-jistrieħ fuq ripetitur RS485 ta' kwalità. Tibdel netwerk problematiku f'wieħed b'saħħtu u konsistenti li jista 'jikber mal-bżonnijiet tiegħek.
