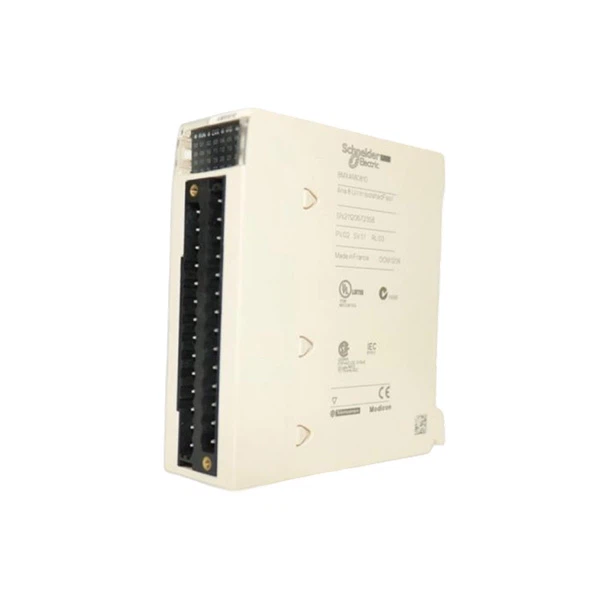

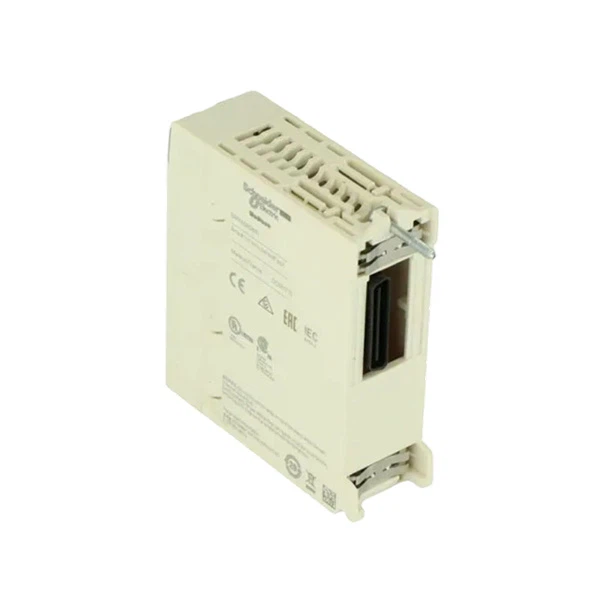

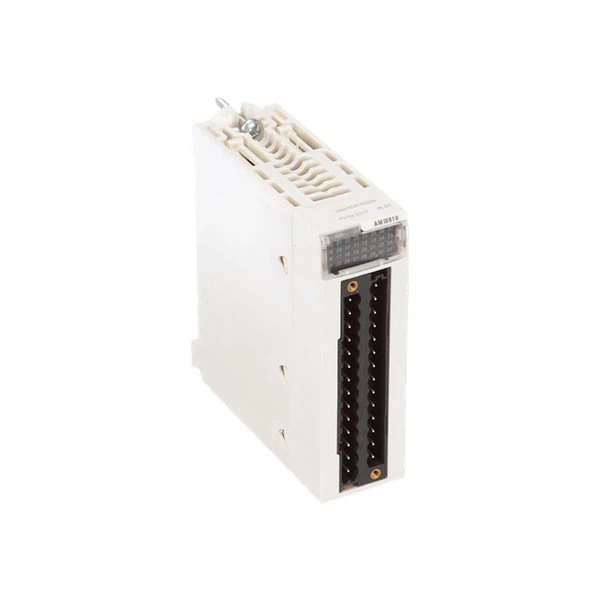

Schneider BMXAMI0810

Ditta:Schneider
Mudell:BMXAMI0810

Sitwazzjoni tal-inventarju:L-oġġetti huma disponibbli fl-istokk.

Karatteristiċi tal-prodott

Is-Schneider BMXAMI0810 huwa modulu ta' input analogu ta' -prestazzjoni għolja għal applikazzjonijiet ta 'awtomazzjoni industrijali. Dan il-modulu tas-serje Modicon X80 għandu 8 kanali iżolati u jappoġġja diversi firxiet ta 'vultaġġ u kurrent, inklużi inputs ta' ±10V, 0-10V, ±20mA, u 4-20mA. Il-konverżjoni ta' 16-bit minn analogu għal diġitali u r-riżoluzzjoni ta' 15-il bit (b'sinjal) jippermettu akkwist preċiż tad-dejta għall-monitoraġġ tas-sensuri, il-kontroll tal-proċess, u l-analiżi tad-dejta f'ħin reali.

Il-BMXAMI0810 jidħol perfettament f'sitwazzjonijiet industrijali minħabba d-daqs żgħir tiegħu (114 mm x 45 mm x 25 mm) u l-protezzjoni IP20, li tipproteġi kontra t-trab u kuntatt aċċidentali. L-apparat jaħdem b'mod affidabbli f'temperaturi li jvarjaw minn 0 grad sa 60 grad u jinkludi protezzjoni ta 'tagħbija żejda (± 30V għal inputs ta' vultaġġ, ± 30mA għal inputs kurrenti) biex jimmaniġġa kundizzjonijiet iebsa. Il-modulu għandu wkoll filtrazzjoni diġitali tal-ewwel-ordni biex inaqqas l-istorbju u jtejjeb l-istabbiltà tas-sinjal.

Il-BMXAMI0810 huwa adattat għal industriji bħall-manifattura, l-enerġija, it-trattament tal-ilma u l-minjieri. Jgħaqqad permezz ta 'blokk terminali li jista' jitneħħa bi 28 mod u interfaces ma 'PLCs Modicon M340 u M580. Jappoġġja protokolli Modbus u jintegra mas-software Unity Pro jew EcoStruxure Automation Expert ta' Schneider għal konfigurazzjoni u programmar sempliċi. Ċertifikazzjonijiet bħal CE, CSA, UL, u RCM jivverifikaw li l-prodotti jissodisfaw ir-rekwiżiti tas-sigurtà internazzjonali.

Kemm jekk impjegat f'sistemi waħedhom jew f'netwerks ta'-skala kbira, il-BMXAMI0810 jipprovdi prestazzjoni skalabbli b'ħin ta 'ċiklu ta' qari rapidu (1 ms + 1 ms għal kull kanal) u MTBF għoli (900,000 siegħa) biex tiġi żgurata affidabilità-fit-tul. Il-kanali iżolati tiegħu (300V DC bejn il-kanali) inaqqsu l-interferenza, u jagħmluha ideali għal applikazzjonijiet eżiġenti li jeħtieġu qari preċiż u konsistenti.

Speċifikazzjonijiet

Mudell tal-Prodott	BMXAMI0810
Serje	Pjattaforma I/O Modicon X80
Vultaġġ tal-Provvista	24V DC (± 15% medda ta 'varjazzjoni, protezzjoni ta' polarità inversa)
Dimensjonijiet	114 mm (W) × 45 mm (D) × 25 mm (H)
Piż	Madwar 165 g (esklużi terminali)
Metodu ta 'Installazzjoni	Ferrovija DIN standard (TH35-15, konformi ma 'IEC 60715)
Temperatura Operattiva	0 ~ 60 grad (immuntar orizzontali), -10 ~ 55 grad (immuntar vertikali b'derating)
Ċertifikazzjonijiet Reġjonali	CE, CSA, UL, RCM, Merchant Shipping EAC

Xenarji ta' Applikazzjoni

Il-BMXAMI0810 jimmonitorja t-temperatura, il-pressjoni u r-rati tal-fluss tul linji industrijali. F'operazzjonijiet ta 'ikel u xorb, is-sensuri PT100 jistgħu jkejlu t-temperaturi tat-tank ta' reazzjoni bi preċiżjoni ta '±0.1 grad, u jiżguraw il-kwalità tal-prodott. Il-ħin ta 'konverżjoni mgħaġġla (Inqas minn jew ugwali għal 250 μs/kanal) jippermetti modifiki fil--ħin reali għall-veloċitajiet tal-conveyor u l-proporzjonijiet tat-taħlit. Il-kanali iżolati tal-modulu (iżolament ta '300V DC) jipprovdu protezzjoni kontra l-istorbju elettriku f'sitwazzjonijiet severi bħal impjanti tal-ipproċessar kimiku.

Il-BMXAMI0810 jimmonitorja l-vultaġġ u l-livelli tal-kurrent fil-ġeneraturi. Taħdem b'sensors tal-vibrazzjoni biex tiskopri problemi mekkaniċi kmieni, u tevita ħsara fit-tagħmir. F'sistemi ta 'enerġija rinnovabbli, jevalwa l-produzzjoni tal-pannelli solari (vultaġġ/kurrent) u l-prestazzjoni tat-turbini tar-riħ biex timmassimizza l-ħsad tal-enerġija. Il-klassifikazzjoni IP20 tal-modulu tiżgura li jista 'jittollera t-trab u l-umdità f'ambjenti ta' substation ta 'barra.

Fit-trattament tad-drenaġġ, il-BMXAMI0810 ikejjel il-pH, it-turbidità u l-pressjoni tal-ilma. Jirregola l-operazzjonijiet tal-pompa bl-użu tad-dejta tas-sensorju, iżżomm provvista tal-ilma stabbli filwaqt li tnaqqas it-telf tal-enerġija. Pereżempju, f'sistema tal-ilma tad-dar, sensuri tal-livell jibagħtu sinjali ta' 4-20mA biex awtomatizzati l-attivazzjoni u l-għeluq tal-pompa. Il-kapaċità ta '8 kanali tagħha tippermetti monitoraġġ b'ħafna punti ta' faċilitajiet enormi.

FAQ

Q: X'inhuma l-ispeċifikazzjonijiet elettriċi ewlenin tas-Schneider BMXAMI0810?

A: Is-Schneider BMXAMI0810 huwa modulu ta 'input analogu iżolat ta' 8 kanali li jappartjeni għall-familja Modicon X80, kompatibbli ma 'PLCs Modicon M340 u M580. Il-vultaġġ nominali tal-provvista huwa 24 VDC, fornut internament permezz tal-backplane bus (3.3V u 24V). Il-konsum tal-enerġija minn ferrovija 3.3V huwa 0.32 W tipiku u 0.48 W massimu; minn ferrovija 24V huwa 0.82 W tipiku u 1.30 W massimu. Il-modulu jokkupa slot wieħed fuq ir-rack u huwa mwaħħal mekkanikament b'żewġ viti. L-akkomodazzjoni gradata IP20 tipproteġi l-elettronika għall-iskjerament fil-kabinetti tal-kontroll industrijali.

Q: X'tipi ta 'sinjali ta' input analogu u meded ta 'kejl jaċċetta l-BMXAMI0810?

A: Is-Schneider BMXAMI0810 jappoġġja kemm sinjali ta 'input tal-vultaġġ kif ukoll tal-kurrent, konfigurabbli għal kull kanal. Firxiet ta 'kejl tal-vultaġġ jinkludu ± 10V, ± 5V, 0-10V, 0-5V, u 1-5V. Firxiet ta 'kejl kurrenti jinkludu ± 20 mA, 0–20 mA, u 4–20 mA. Il-valuri massimi ta 'konverżjoni jestendu għal ± 11.4V għall-kejl tal-vultaġġ u ± 30 mA għall-kejl tal-kurrent, li jipprovdu spazju għal ras biżżejjed 'l fuq firxiet nominali.

Q: X'inhuma r-riżoluzzjoni u l-ispeċifikazzjonijiet tal-preċiżjoni tal-kejl tal-Schneider BMXAMI0810?

A: Analog-għal-konverżjoni diġitali hija 16-bit, b'riżoluzzjoni tal-wiri fi 15-il bit + sinjal. Il-preċiżjoni tal-kejl tul il-firxa sħiħa tat-temperatura operattiva (0-60 grad) hija Inqas minn jew ugwali għal 0.1% tal-iskala sħiħa għall-firxiet kollha ta 'vultaġġ, u Inqas minn jew ugwali għal 0.3% tal-iskala sħiħa għall-firxiet kollha tal-kurrent. F'25 grad, il-kejl tal-vultaġġ jikseb ±0.075% tal-iskala sħiħa, filwaqt li l-kejl kurrenti jilħaq ±0.15% tal-iskala sħiħa. Ir-riżoluzzjoni tal-konverżjoni għal kull pass hija 0.36 mV għall-vultaġġ u 1.4 μA għall-kurrent.

Q: X'inhi r-rata tal-aġġornament jew il-ħin taċ-ċiklu tal-akkwist tal-BMXAMI0810?

A: Il-ħin taċ-ċiklu tal-akkwist huwa konfigurabbli. Fil-modalità veloċi, l-akkwist perjodiku jieħu 1 ms + 1 ms × numru ta' kanali użati. Fil-modalità default, il-ħin taċ-ċiklu huwa 9 ms għat-8 kanali kollha.

Q: X'inhi l-impedenza tad-dħul tal-BMXAMI0810 f'modi ta 'vultaġġ u kurrent?

A: Fil-modalità ta 'vultaġġ, l-impedenza tad-dħul hija 10 MΩ, li timminimizza l-effetti tat-tagħbija fuq sorsi ta' vultaġġ ta '-impedenza għolja bħal termokoppji u trasmettituri tal-ħruġ tal-vultaġġ-. Fil-modalità kurrenti, iċ-ċirkwit tad-dħul jippreżenta impedenza totali ta '250 Ω flimkien ma' resistor ta 'protezzjoni interna b'impedenza tipika ta' 25 Ω (li jvarjaw minn minimu ta '3.6 Ω sa massimu ta' 50 Ω). Il-preċiżjoni tar-reżistenza tal-konverżjoni interna hija 0.1% b'temperatura ta 'drift ta' 15 ppm / grad biss.
